Yüksek Verimli Optik Sistemler: LED Aydınlatmada Lens, Reflektör ve Difüzör Teknolojisi
LED armatürlerde verim sadece LED chip kalitesi değil, optik sisteme de bağlıdır. Lens, reflektör ve difüzör teknolojileri ile profesyonel armatürün ışık kontrolünü ve verimi nasıl optimize ettiğini ele alıyoruz.
Ledova1 Mayıs 20267 dk okuma
LED armatürlerin verim ve performans karşılaştırması yapılırken çoğu zaman sadece "kaç lümen, kaç watt" karşılaştırılır. Ancak profesyonel aydınlatmada eşit lümen değerine sahip iki armatürün gerçek alana sunduğu kullanılabilir aydınlık çok farklı olabilir — çünkü optik sistem ışığı nasıl yönlendirdiği, ne kadarını kullanılabilir alana taşıdığı ve parlama (glare) yarattığı, performansı belirleyen kritik faktördür. Bu rehberde profesyonel LED armatürlerin optik teknolojilerini, lens-reflektör-difüzör tasarımlarını ve yüksek verimli optik sistemlerin seçim kriterlerini detaylı ele alıyoruz.
LED Optiğinin Temelleri
LED chip ışığı kendisinden çok geniş bir açıyla (yaklaşık 120°) yayar. Profesyonel armatürün görevi bu ışığı:
Hedef yüzeye verimli iletmek (Light Output Ratio — LOR)
Doğru beam angle ile yönlendirmek
Parlama yaratmadan kullanıcıya konfor sağlamak
Yumuşak veya sert gölge oluşturarak istenen atmosferi yaratmak
Bu işlevleri yerine getiren üç ana optik bileşen vardır: lens, reflektör ve difüzör.
Lens Sistemleri

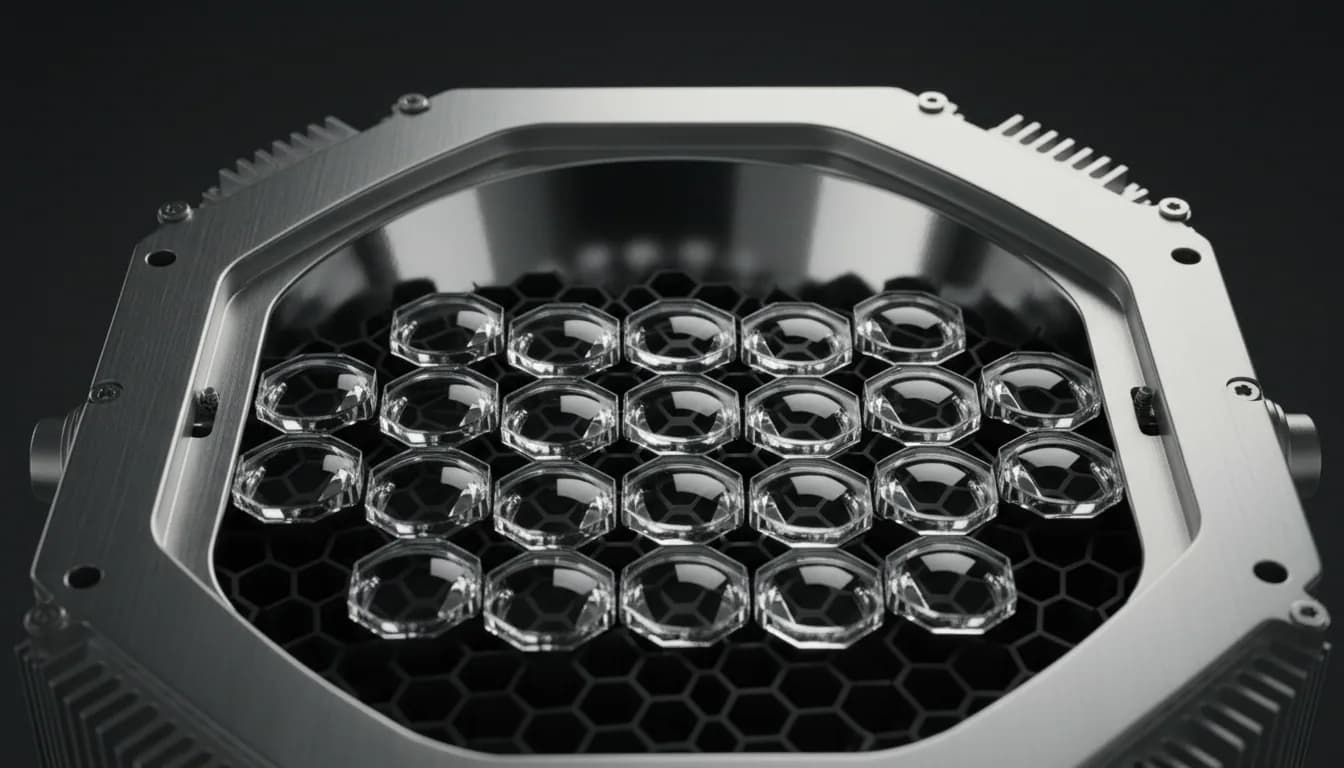

TIR (Total Internal Reflection) Lensler
Profesyonel LED spotlarda en yaygın optik teknolojidir. Saydam akrilik veya polikarbonat malzemeden enjeksiyonla şekillendirilen TIR lensler, ışığın çoğunluğunu hedef alana iletir. Tipik LOR (verim) %85-92 aralığındadır.
TIR lens çeşitleri:
Spot lensler: 10°-30° dar açı, ürün vurgusu için
Flood lensler: 36°-60° geniş açı, genel aydınlık için
Wide flood: 90°-120° çok geniş, ortam aydınlatması
Asymmetric: Asimetrik dağılım, otopark ve cephe için
Oval/eliptik: Dikdörtgen alanlar için
Mikroprismatik Difüzörler
Ofis ve okul gibi düşük UGR gereksinimi olan ortamlarda kullanılır. Yüzeyi binlerce mikro prizma ile kaplı plakalar ışığı kontrollü dağıtır; göz seviyesinde parlama olmadan üniform aydınlık sunar. UGR ≤ 19 sertifikalı armatürlerde standart tercihtir.
Opal Difüzörler
Süt beyazı yarı saydam plastik plakalar ışığı eşit yumuşak şekilde dağıtır. Yüksek UGR olabilir ancak çok yumuşak ışık verir; restoran, otel ve ev tipi uygulamalar için tercih edilir.
Honeycomb (Petek) Anti-Glare Baffles
Müze, sanat galerisi ve hassas perakende uygulamalarda kullanılır. Petek yapısı belirli açının üzerindeki ışığın geçmesini engeller; sadece dar açılı odaklı ışık ileterek glare'i tamamen yok eder. CRI 95+ armatürlerle birlikte kullanılır.
Beam Angle (Işık Açısı) ve Uygulama
Beam angle, armatürün ışığının yarı parlaklığa düştüğü açıyı ifade eder. Tipik kategoriler ve kullanımları:
Açı
Tip
Kullanım
10°-15°
Very Narrow Spot
Müze sergileme, anıt aydınlatma, uzun mesafe
15°-25°
Narrow Spot
Ürün vurgusu, manken aydınlatma, vitrin
25°-36°
Medium Spot
Vurgu aydınlatma, tezgah, ofis görev
36°-60°
Flood
Genel aydınlık, oturma alanları, yemek alanı
60°-90°
Wide Flood
Geniş ortam, depo, atrium
90°-120°
Very Wide
Ofis genel, salon, mağaza ana aydınlık
Aynı Lümen, Farklı Açı: Farklı Aydınlık
5000 lümenli bir armatür dar açılı (15°) küçük alana yoğun, geniş açılı (60°) ise büyük alana dağılmış aydınlık verir. Tasarımcının görevi her uygulama için doğru açıyı seçmektir — bu seçimi fotometrik analiz ile DIALux/Relux yapılır.

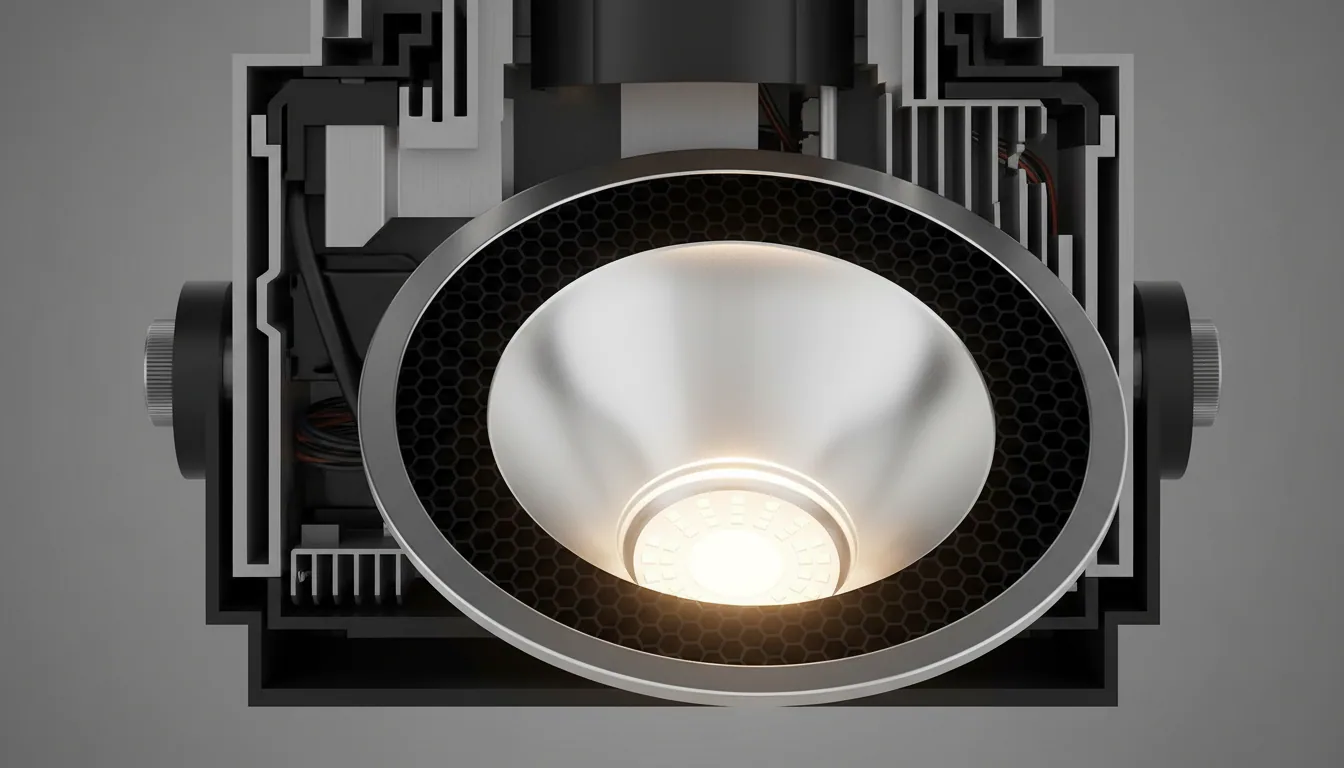

Reflektör Tasarımı ve Verim
Bazı optik sistemlerde lens yerine alüminyum reflektör kullanılır. Profesyonel reflektörler:
Yüksek yansıtıcılık: %95+ alüminyum kaplama, MIRO veya benzeri marka
Matematiksel hassasiyet: Parabolik veya elipsoidal şekil — CNC işleme
Mat veya parlak yüzey: Mat = yumuşak ışık, parlak = sert sınırlı beam
Anti-fingerprint kaplama: Üretim sırasında temas etse bile yansıma kaybetmiyor
Reflektör + lens kombinasyonu hem dar açılı yüksek lümen yoğunluğu hem konforlu kullanım sunar — profesyonel ray spot armatürlerin standart yapısıdır.
UGR (Unified Glare Rating) ve Konfor
UGR, görsel parlama (glare) seviyesini ölçen Avrupa standardıdır. Düşük UGR konfor ve göz sağlığı açısından önemlidir.
UGR Kategorileri
UGR ≤ 16: Çok düşük parlama — hassas görevler, teknik çizim

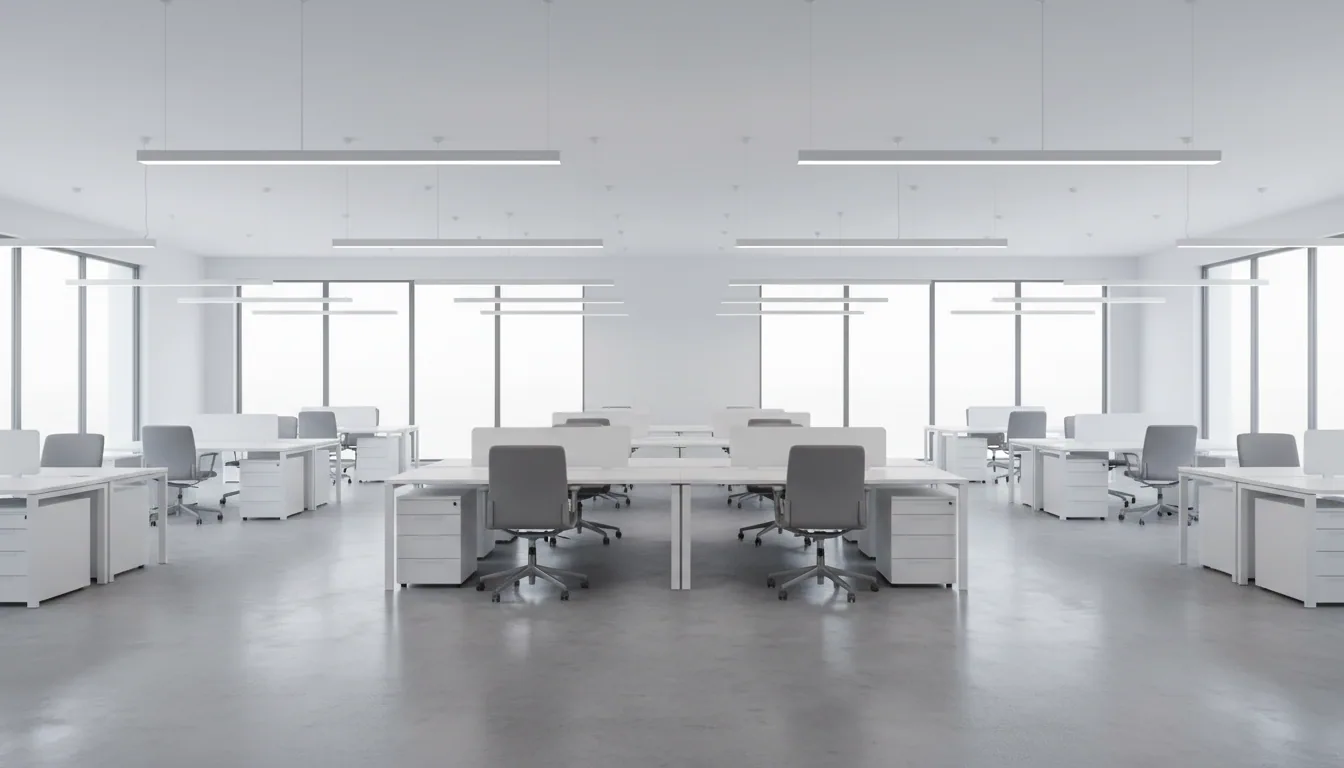

UGR ≤ 19: Düşük parlama — standart ofis, ekran çalışma, sınıf
UGR ≤ 22: Orta parlama — endüstriyel ortam, depo
UGR ≤ 25: Yüksek parlama kabul edilebilir — kısa süreli aktiviteler
EN 12464-1 standardı her iş türü için minimum UGR seviyesini belirler. Profesyonel ofis aydınlatma projelerinde UGR ≤ 19 zorunludur. Ofis aydınlatma çözümleri kapsamında kullandığımız mikroprismatik difüzörlü armatürler bu standardı sağlar.

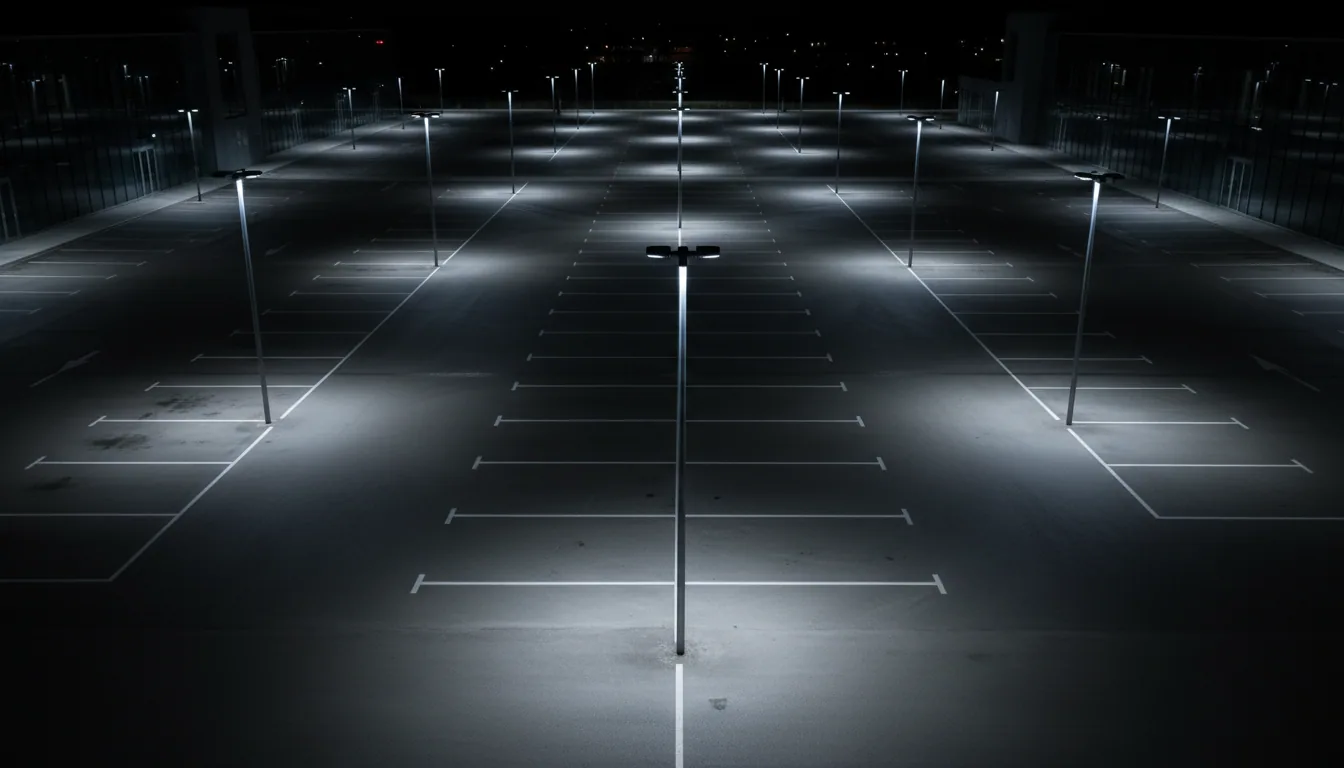

Asimetrik Optikler
Otopark, depo bahçesi, cephe gibi uzun dikdörtgen alanlarda asimetrik optikler ışığı tek yöne öteleyerek hem alanı düzgün aydınlatır hem ışık taşmasını engeller. Cephe armatürleri kategorimizde asimetrik wall washer modeller mimari uygulamalarda standarttır.
Asimetrik Optiğin Avantajları
Komşu mülke ışık taşmama (light trespass önleme)
Uzun mesafe için verim — ışık asimetrik şekilde uzağa itilir
Cephe yıkamada eşit dikey aydınlık dağılımı
Sürücü konforu (otopark) için anti-glare
Light Output Ratio (LOR) — Gerçek Verim
Aynı lümenli iki armatür eşit performans göstermez. Light Output Ratio (LOR), LED'in ürettiği lümenin ne kadarının armatür dışına çıktığını ölçer.
Düşük kalite armatür: LOR %60-75 (lümenin %25-40'ı armatür içinde kaybolur)
Standart kalite: LOR %75-85
Profesyonel optik tasarım: LOR %85-95
Premium müze armatürleri: LOR %92-97
LOR'u %75 olan 1000 lümenlik bir armatür gerçek hedefe 750 lümen ulaştırır; LOR'u %95 olan eşit lümen armatür 950 lümen ulaştırır. Bu %25 fark uzun vadede çok önemlidir — daha az armatürle aynı aydınlık seviyesi yakalanır, enerji tasarrufu sağlar.
Optik Sistem ve Termal Yönetim İlişkisi
Optik sistem termal yönetimi de etkiler. Yoğun ışık üreten armatürler ısı yayar; bu ısı LED'in ömrünü ve renk kararlılığını etkiler. Profesyonel optik tasarımlarda:
Lens malzemesi yüksek sıcaklığa dayanıklı (PMMA yerine PC veya cam)
Hava akış kanalları ile pasif soğutma
Termal pad ile LED-gövde ısı transferi
Tj (junction temperature) ≤ 85°C hedeflenir
Optik Test ve Sertifikasyon
Profesyonel armatürler optik performans testlerinden geçer:
LM-79: Toplam ışık akısı, verim, renk parametreleri ölçümü
LM-80: LED'in zaman içinde lümen koruma performansı
TM-21: LM-80 verilerinden ömür projeksiyonu (L70, L80, L90)
UGR sertifikası: Bağımsız laboratuvar parlama ölçümü
Özel Optik Tasarım: Mimari ve Müze Projeleri
Standart optikler her ihtiyacı karşılayamaz. Mimari ve müze projelerinde özel optik tasarım gerekir:
Heykel ve sanat eserleri için spesifik form takip eden optikler
Cephe yıkama için bina yüksekliğine uygun özel açı
Müze tablosunun aspect oranına göre özel beam shape
Kompakt ürünler için minyatür yüksek verim optikler
Profesyonel üretici (örneğin Ledova) iç optik tasarım laboratuvarına sahip olmalı; her özel proje için 3D tasarım, prototip üretim ve test yapabilmelidir.
Optik ve LED Chip İlişkisi
Optik sistem LED chip'in ışık özellikleriyle uyumlu tasarlanmalıdır. Profesyonel armatürlerde LED chip seçimi:
Mid-power LED: Geniş alan aydınlatması, ofis lineer trunking
High-power LED: Spot armatürler, vurgu aydınlatma
COB (Chip on Board): Yüksek lümen yoğunluğu gereken müze ve perakende
SMD modüller: İnce profilli mimari armatürler
Her chip tipi farklı ışık dağılım karakterine sahiptir; optik tasarım buna göre özelleşir. Premium üreticiler chip seçimini de proje bazında özelleştirir.
Optik Yenilikleri: 2025-2026 Trendleri
Optik teknolojisinde son dönem yenilikleri:
Holografik Optikler
Yeni nesil holografik diffuser teknolojisi, geleneksel mikroprismatik teknolojiden %20-30 daha yüksek verim sunar. Düşük UGR ve yumuşak ışık dağılımı korunurken ışık çıkışı artar.
Adaptif Beam Shaping
Bazı yeni nesil profesyonel armatürler dinamik beam shape değişimi sunar; aynı armatür gündüz wide flood, akşam narrow spot olarak kullanılabilir. Sahne aydınlatması ve modern müze projelerinde tercih edilir.
Mikroleds Array Optikler
Binlerce küçük mikro LED'in kontrol edilebildiği array optikler, pixel-bazlı aydınlatma yapma imkanı sunar. Yüksek dinamik aralık (HDR) aydınlatma ve özel projeksiyon uygulamalarında kullanılmaya başlandı.
Bio-inspired Optikler
Doğadan ilham alan (örneğin böcek gözü, yusufçuk kanadı yapısı) optik tasarımlar, ekstra yüksek verim sunar. Akademik araştırma seviyesinde başlayıp endüstriyel ürünlere geçmektedir.
Sıkça Sorulan Sorular
İki armatür aynı watt ve aynı lümen değerlerine sahip; aralarında ne fark var?
Optik sistem, LOR, beam angle dağılımı, UGR seviyesi, renk tutarlılığı (SDCM), CRI ve sürücü kalitesi farklı olabilir. Profesyonel armatür düşük kaliteden bu kriterlerin tümünde üstündür. Bu yüzden satın alma kararı sadece "watt ve lümen" üzerinden değil, eksiksiz spec sheet üzerinden yapılmalıdır.
Optikleri sonradan değiştirebilir miyim?
Bazı profesyonel ray spot ve modüler armatürlerde optikler değiştirilebilir lensli olarak sunulur. 24°, 36°, 60° lensler arası geçiş anahtar rotasyonu kadar kısa sürede yapılır. Bu, sezonluk düzenleme ihtiyacı olan perakende projelerinde değerlidir. Sabit optikli armatürlerde değişim mümkün değildir; armatür değişimi gerekir.
UGR neden bu kadar önemli?
Yüksek UGR uzun süreli ekran çalışan kişide göz yorgunluğu, baş ağrısı ve dikkat dağınıklığı yaratır. Avrupa'da iş güvenliği yasası UGR ≤ 19 hedefler. Bu sadece konfor değil yasal uyum konusudur. UGR yüksek armatürle döşenmiş bir ofis çalışan üretkenliğini ölçülebilir şekilde etkiler.
Asimetrik optik standart optikten ne kadar pahalı?
Asimetrik optikli armatürler standart simetrik modellere göre %10-20 daha pahalıdır. Ancak ışık taşması olmadan eşit aydınlık sağladığı için, daha az armatürle aynı sonuç alınır — toplam proje maliyeti benzer veya daha düşük olabilir. Komşu mülke ışık taşmama avantajı yasal/sosyal sorunları engeller.
Müze projem için optik tasarım danışmanlığı sağlıyor musunuz?
Evet. Müze ve sanat galerisi projelerinde her sergi tablosu veya eseri için fotometrik analiz, özel beam shape tasarımı ve fizibilite çalışması yapıyoruz. Bu hizmet projelerimizin standart parçasıdır. CRI 95+, R9 90+, TM-30 Rf 90+ gibi yüksek standartlara uygun özel optik geliştirme yapılır.
Optikler zaman içinde performans kaybeder mi?
Profesyonel optik malzemeler (PMMA, PC) UV stabilize edilmiştir; 50.000+ saat ömürlerinde belirgin renk kaybı veya yansıtıcılık kaybı yaşamazlar. Düşük kaliteli optik malzemeler 2-3 yıl içinde sararma, çatlama ve verim kaybı yaşar. Premium üreticiler optik testlerini bağımsız laboratuvarda yaptırır; sonuçlar spec sheet'lerde belgelenir. Yıllık 5%'in altında verim kaybı profesyonel standardın temelidir.
Optik Maliyet ve Yatırım Getirisi
Profesyonel optik sistemli armatürler standart ürünlerden %15-30 daha pahalıdır. Ancak yüksek LOR (verim), düşük UGR (konfor), uzun ömür ve renk tutarlılığı toplam sahip olma maliyetinde belirleyici avantajlar sağlar. 5000 m² ofis projesinde profesyonel optik kullanıldığında %20 daha az armatürle aynı aydınlık seviyesi yakalanır; 10 yıllık TCO karşılaştırmasında profesyonel ürün toplam maliyet açısından daha ekonomiktir. Bu, optik kalitesinin sadece ürün kalitesi değil aynı zamanda ekonomik karar olduğunu gösterir.
