Sürekli Lineer Trunking Sistemi: Modern Endüstriyel ve Ticari Aydınlatma Standardı
Sürekli lineer trunking sistemi, modern endüstriyel ve ticari projelerin baz aydınlatma çözümü. Kesintisiz ışık hattı, modüler montaj, sensör entegrasyonu ve mimari estetik avantajlarını detaylıca ele alıyoruz.
Ledova1 Mayıs 20266 dk okuma
Sürekli lineer trunking sistemi, modern endüstriyel ve ticari aydınlatma projelerinin standart çözümü haline geldi. Tek tek armatürlerin yerine, birbirine kesintisiz şekilde eklenen modüler bir kanal sistemi üzerinde armatür, sensör ve acil aydınlatma modüllerinin yer aldığı bu yapı; depolardan modern ofislere, lüks perakendeden showroomlara kadar geniş bir kullanım alanına sahip. Bu rehberde sürekli lineer trunking sisteminin teknik avantajlarını, akım rayı çeşitlerini, modüler montaj sürecini ve uygulama alanlarını detaylı ele alıyoruz.
Sürekli Lineer Trunking Sistemi Nedir?
Trunking sistemi, akım taşıyan ve mekanik bağlantı sağlayan bir alüminyum (veya çelik) taşıyıcı kanaldır. Bu kanal üzerine farklı uzunlukta ve farklı işlevde modüler armatürler "tak-çıkar" mantığıyla yerleştirilir. Klasik tek armatürlerden farkı, armatürlerin tek tek bağlanmasının gerekmemesi; sadece kanalın bir ucundan beslenmesinin yeterli olmasıdır.
Sistem üç ana bileşenden oluşur:
Kanal/Track: Akım taşıyan, mekanik destek sağlayan modüler ana yapı
Armatür modülleri: Farklı güç, ışık açısı ve renk sıcaklığında LED modüller
Aksesuar modülleri: PIR sensör, gün ışığı sensörü, acil aydınlatma, elektrik prizi
Akım Rayı (Track) Çeşitleri
Trunking sistemlerinde üç temel akım rayı tipi bulunur:
1-Fazlı Sistem
Tek devre üzerinden tüm armatürleri besleyen yapı. Tüm modüller aynı anda yanar/söner. Tipik kullanım: küçük ölçekli ticari mekanlar, butik mağazalar, küçük ofisler.
Ayrı devrelerle gruplanabilen armatürlerin bağımsız kontrol edilebildiği yapı. Üç ayrı senaryoda bağımsız çalışan armatür grupları oluşturulabilir. Tipik kullanım: AVM, büyük mağaza, sergi alanı, modern ofis.
48V Mıknatıslı (Magnetic) Sistem
Düşük gerilimli, ince profilli (15-25 mm), manyetik tutturmalı modern sistem. Mimari ve butik perakende için tercih edilir. Görsel zarafet, gizli bağlantılar ve hızlı reorganize imkanı sunar. Akım taşıma kapasitesi düşüktür; çok yüksek lümen ihtiyacı olan endüstriyel uygulamalarda kullanılmaz.
Trunking sistemleri ürün ailemiz hem 1-fazlı hem 3-fazlı seçeneklerle endüstriyel ve ticari projelere sunulmaktadır.
Trunking Sistemin Avantajları

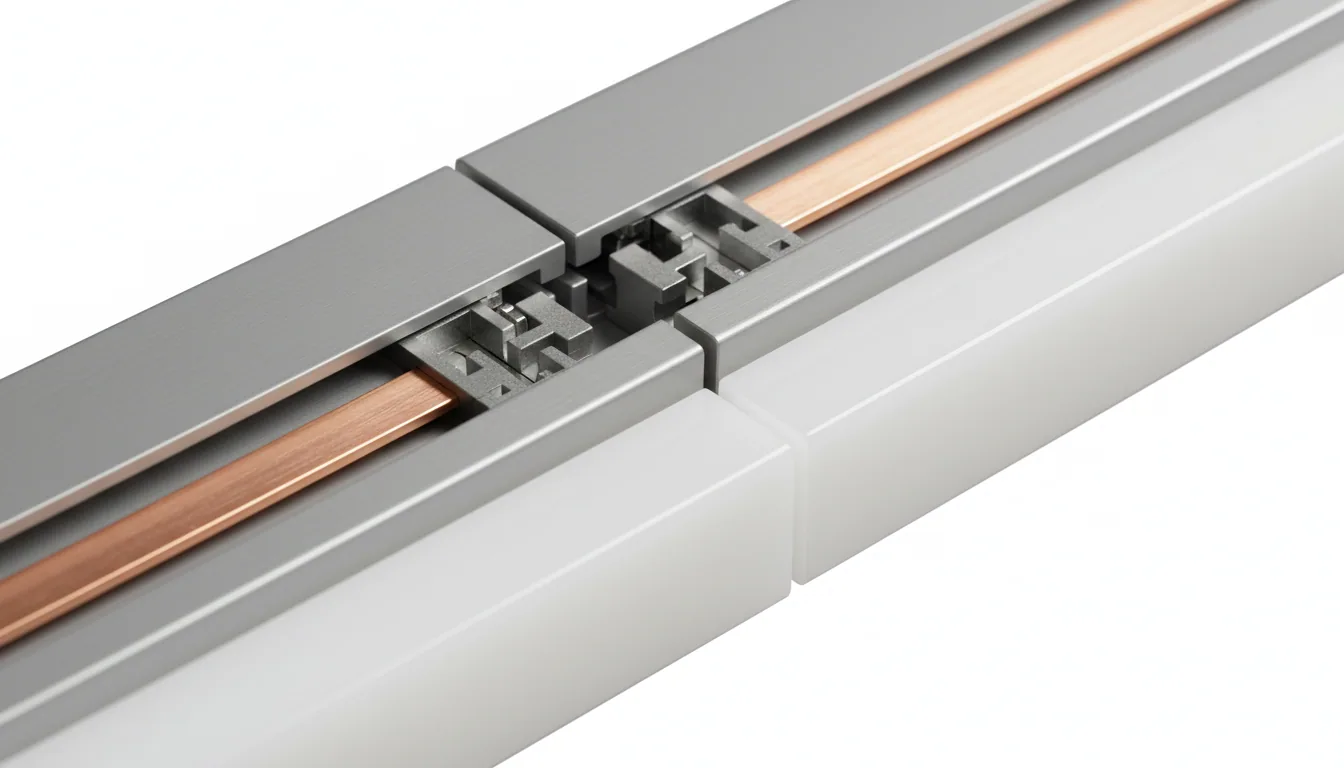

1. Hızlı Modüler Montaj
Geleneksel sistemde her armatür tek tek bağlanır; 1000 metre depo aydınlatması projesinde bu yaklaşık 800 saatlik elektrik işçiliği gerektirir. Trunking sistemde sadece kanal bağlanır; modüller tak-çıkar mantığıyla yerleştirilir. Aynı 1000 metre proje 250-300 saatte tamamlanır — %60-70 işçilik tasarrufu.
2. Kesintisiz Görsel Çizgi
Modüllerin birbirine eklenmesi tasarımcıya gizli bağlantılı, sürekli ışık hattı sağlar. Tavanda tek bir uzun mimari çizgi gibi görünür; klasik tek armatürlerin "noktasal" görüntüsünden çok daha temiz mimari etki yaratır.
3. Esnek Konfigürasyon
Aynı kanal üzerinde farklı güçte armatürler, farklı optik açılı modüller, sensörler ve acil aydınlatma modülleri kombinli olarak yerleştirilir. Bu esneklik, tek tasarımla farklı işlevsel ihtiyaçların karşılanmasını sağlar.
4. Genişletilebilirlik
Yeni ihtiyaçlar ortaya çıktıkça mevcut sıraya ek modüller eklenir; tüm sistem yenilenmek zorunda kalmaz. Bina genişlemesinde aynı sistemin uzantısı kolayca yapılabilir.
5. Bakım Kolaylığı
Tek bir armatür arızalandığında sadece o modül çıkarılıp yenisi takılır; tüm sistem etkilenmez. Geleneksel armatürlerde her armatürün ayrı bakım/onarım süreci var; trunking'de tek hızlı işlem.

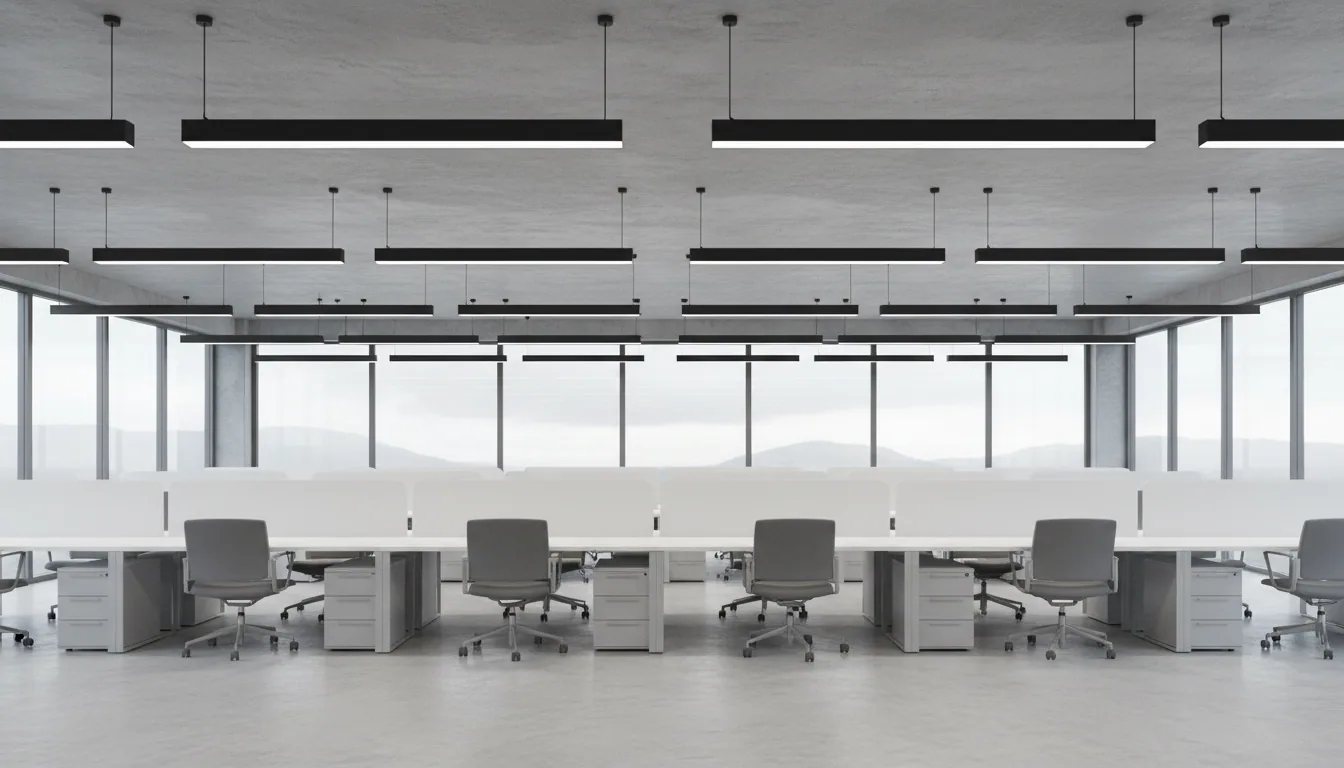

Modern Ofiste Trunking Uygulaması
Geleneksel 60×60 cm gridli florasanlı panellerin yerini modern ofislerde lineer trunking sistemi alıyor. Ofis aydınlatma uygulamalarında trunking avantajları:
UGR ≤ 19 microprismatic optik ile ekran çalışmasında parlama önleme
4000K nötr beyaz, CRI 80+ standart
DALI 2 ile presence sensor + daylight sensor entegrasyonu
Tunable white modüller ile sirkadiyen ofis
Direct/Indirect (yukarı + aşağı) modüller mimari kompozisyon yaratır

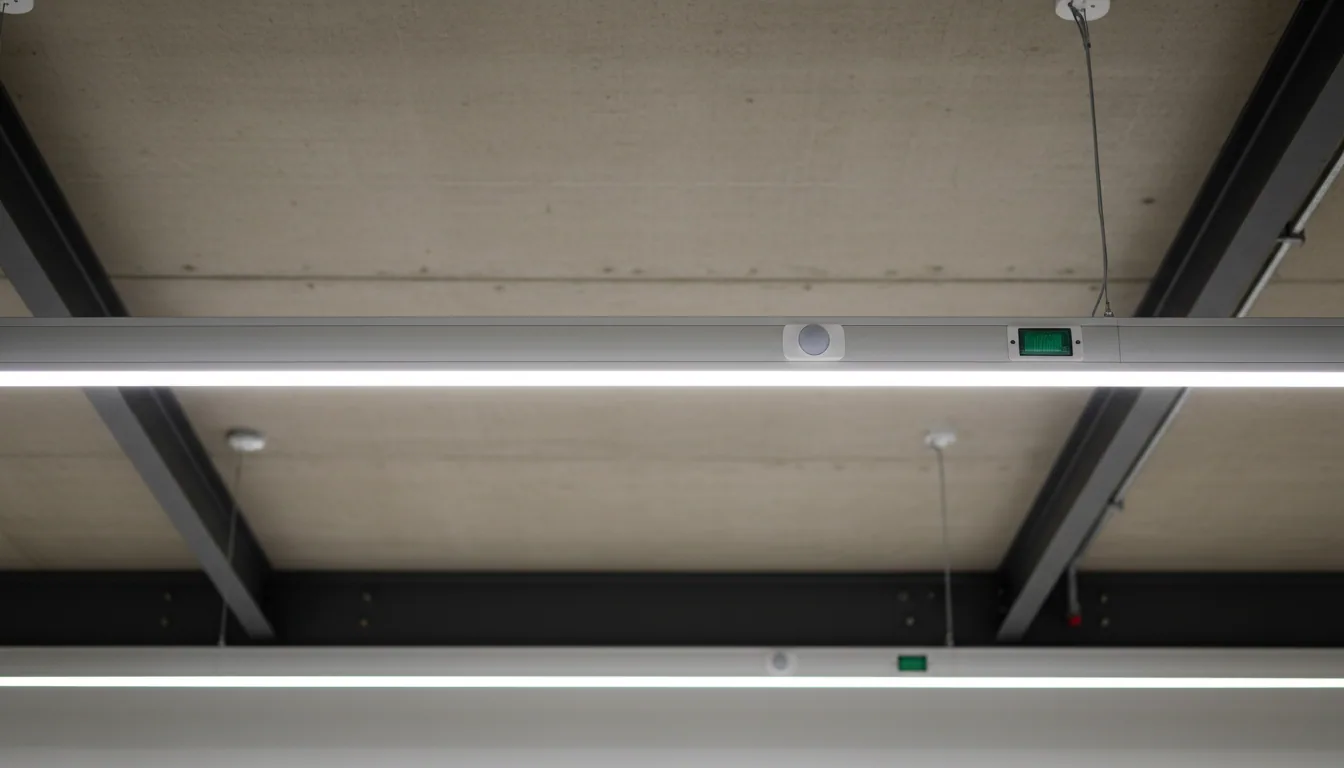

Endüstriyel Trunking
Endüstriyel aydınlatma uygulamalarında trunking, geleneksel high-bay armatürlerin alternatifi olarak hızla yaygınlaşıyor. Endüstriyel trunking modüllerinin temel kriterleri:
Yüksek lümen (8.000-15.000 lm/modül)
5000K-6500K beyaz
IP65 minimum, IP66 ideal (yıkanabilir tesisler)
IK10 darbe dayanımı
-30°C ila +50°C operasyon aralığı
Surge protection ≥ 10kV
Bütünleşik PIR sensörler ile %40-50 enerji tasarrufu
Endüstriyel vs Ticari Trunking Farkları
Aynı görünüme sahip endüstriyel ve ticari trunking arasında önemli farklar vardır: endüstriyel sürücü dayanımı yüksektir, IP koruması daha güçlüdür, gövde alüminyumu kalın ve termal yönetim daha iyidir. Yanlış uygulamada ticari trunking endüstriyel ortamda 2-3 yıl içinde arızalanır.

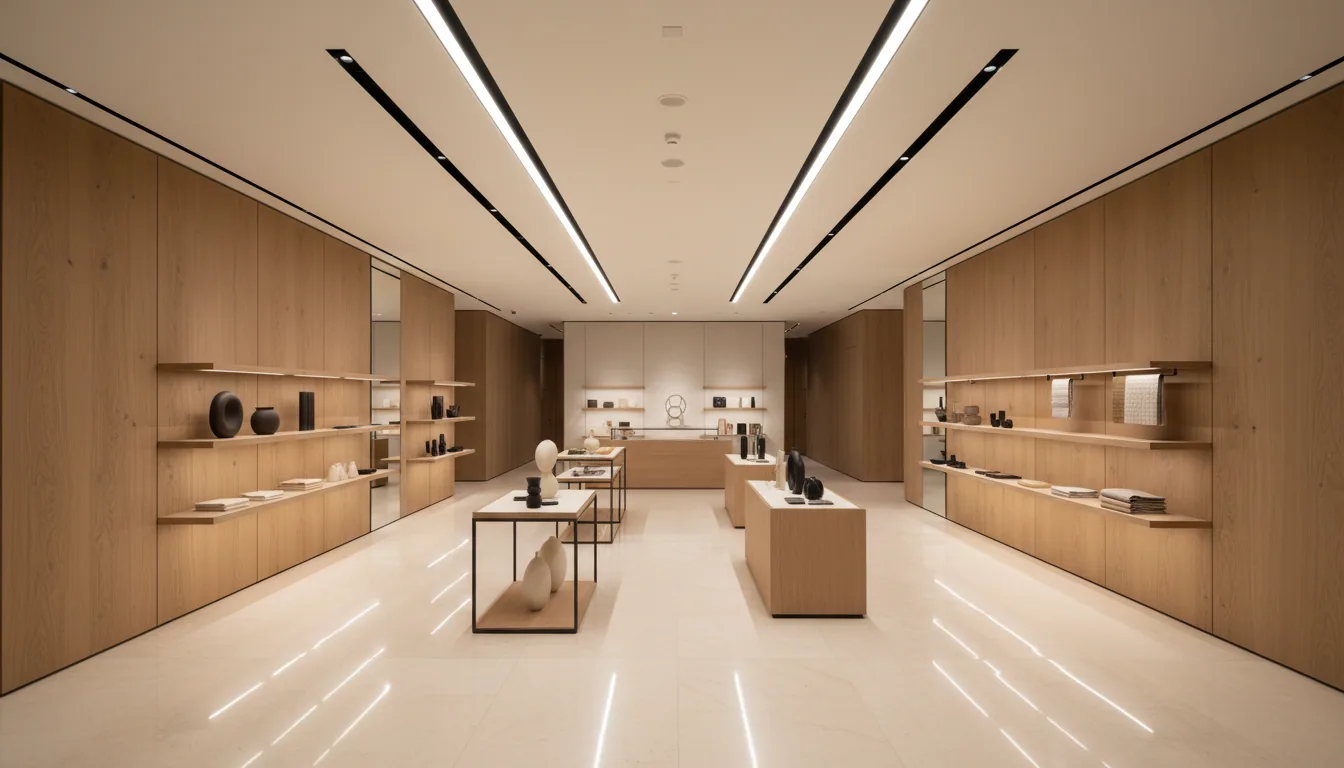

Lüks Perakende ve Mimari Aksent
Modern lüks perakende ve mimari projelerde trunking, sadece bir aydınlatma sistemi değil mimari kompozisyonun parçasıdır. Tavandaki uzun siyah veya beyaz lineer hat, mekanın mimari karakterini güçlendiren bir tasarım elemanıdır. Mimari aydınlatma çözümleri kapsamında trunking şu yaklaşımlarla kullanılır:
Yön ve perspektif: Uzun koridorda paralel uzanan tek lineer hat — yön ve perspektif vurgusu
Ritim: Geniş alanda dikey yönde sıralı 3-4 hat — ritim ve ölçek hissi
Odak: İki yönde kesişen lineer çizgiler (T veya + formu) — odak noktası
Sınır: Devamlı çevre dolaşan lineer çerçeve — mekanı tanımlayan sınır
Akıllı Sensörler ve Bütünleşik Modüller
Modern trunking sistemleri farklı akıllı modüllerle entegre çalışır:
PIR Hareket Sensörü
Oturulmamış alanları %20'ye dimleyip, hareket algıladığında %100'e çıkarır. Lojistik depo örneklerinde %40-50 enerji tasarrufu sağlar. Sensör modülleri trunking kanalının içine takılır, ek tesisat gerektirmez.
Daylight Sensor (Lux)
Pencere yakını alanlardaki gerçek aydınlık seviyesini ölçer; gün ışığı katkısına göre yapay aydınlatmayı otomatik dimleyerek hedef lüksü korur. %20-30 ek enerji tasarrufu.
Acil Aydınlatma Modülü
EN 1838 uyumlu 3 saat batarya yedekli acil aydınlatma modülleri trunking'e entegre olarak çalışır. Otomatik self-test özelliği aylık testleri elektronik kaydeder. Yasal denetimlerde belge sağlar.
Elektrik ve Veri Prizleri
Bazı trunking sistemleri 220V elektrik prizi ve veri (Cat6) modüllerini de aynı kanalda taşır. Esnek ofis düzenlemelerinde, müşterinin istediği masada anında priz erişimi sağlar.
Aydınlık Hesabı ve Doğru Modül Seçimi
Trunking sisteminin tasarımı ölçü hesabıyla başlar:
Tipik 4 metre yüksekliğinde tavanda 4000K, 500 lüks hedefli modüller 5-6 metre arayla yerleştirilir. Endüstriyel 8 metre yüksekliğinde 300 lüks hedefte 6-8 metre aralıkla. Bu hesap DIALux/Relux fotometrik analiziyle her proje için kesin yapılır.
Akustik Performans
Modern ofis ve ticari mekanlarda akustik konfor da önemlidir. Bazı trunking modülleri akustik panelli versiyonlarda sunulur — armatürün gövdesi ses absorbe eder, ses yansımasını azaltır. Açık ofis ortamlarında bu özellik müşteri konforunu belirgin şekilde iyileştirir; aynı zamanda ek akustik panel maliyetinden tasarruf sağlar.
Sürdürülebilirlik ve Geri Dönüşüm
Profesyonel trunking sistemleri çevresel açıdan da avantajlıdır:
%100 geri dönüştürülebilir alüminyum gövde
RoHS uyumlu (civa içermez, ağır metal yok)
EPREL kayıtlı, Energy Label sınıflandırılmış
Modüler yapı sayesinde sadece arızalı modül değişir; çevresel atık minimize
50.000-70.000 saat ömür sayesinde 8-12 yıl bakımsız operasyon
Tarihsel Gelişim ve Modern Standartlar
Trunking sistemler 1980'lerde Avrupa'da ilk olarak floresan tüplü versiyonlarla pazara girdi; ancak floresan'ın 4-5 yıllık ömrü, balastların gürültülü çalışması ve civa içeriği sınırlamalar yarattı. 2010'lardan itibaren LED dönüşümüyle birlikte trunking sistemler hem performans hem sürdürülebilirlik açısından modernleşti. Günümüzde profesyonel armatürler:
50.000+ saat L80 ömür (floresanın 4-5 katı)
%50-65 daha az enerji tüketim
Civa içermez (RoHS uyumlu)
Anlık tam parlaklık (ısınma süresi yok)
Flicker-free sürücüler
DALI 2 standardı ile akıllı bina entegrasyonu
Trunking ve Sürdürülebilirlik Standartları
Modern trunking sistemleri Avrupa'nın çeşitli sürdürülebilirlik standartlarına uyum sağlar:
EPREL kayıt: 2021'den itibaren tüm armatürler bu Avrupa veritabanına kayıtlı olmalıdır
Energy Label: A++ ile G arası enerji verimliliği sınıflandırması
RoHS: Tehlikeli madde kullanımı kısıtlaması (civa, kurşun, kadmiyum yok)
WEEE: Elektronik atık yönetimi uyumu — geri dönüşüm garantisi
CE/UKCA: Avrupa ve UK pazarı için zorunlu
Bu standartlar yeşil bina sertifikalarında (LEED, BREEAM, WELL) somut puan getirir.
Sıkça Sorulan Sorular
Trunking sistemi mevcut floresan altyapıma uygun mu?
Evet, çoğu durumda mevcut tavan sıraları doğrudan trunking ile değiştirilebilir. Eski balastlar tamamen sökülür, yeni kanal direkt elektrik hattına bağlanır. Yenileme tipik 3-5 günde tamamlanır.
Trunking modülünün ömrü ne kadar?
Profesyonel modüllerde L80 50.000-70.000 saat ömür standardır. Günde 12 saat çalışan bir tesiste bu yaklaşık 11-15 yıllık bakımsız operasyondur. Yeni nesil modüllerde L90 50.000 saat (sadece %10 lümen düşüşü) sertifikalı seçenekler de mevcut.
Aynı kanalda farklı renk sıcaklığında modüller kullanabilir miyim?
Evet. Aynı projede farklı bölgelerde farklı renk sıcaklıkları gerekiyorsa (örneğin ana çalışma alanı 4000K, dinlenme alanı 3000K) — aynı kanalın farklı bölümlerinde farklı modüller kullanılabilir. DALI ile bu bölgeler ayrı senaryolarda kontrol edilir.
Mıknatıslı 48V trunking için neden ekstra ödüyorum?
48V mıknatıslı sistemler özel düşük gerilim sürücü, manyetik tutturma mekanizması ve ince profil tasarımı içerir. Geleneksel 220V trunking'e göre %40-60 daha pahalıdır. Mimari estetik öncelikli butik perakende ve lüks rezidans uygulamalarında tercih edilir; standart endüstriyel projelerde 220V daha ekonomiktir.
Trunking sistemini benim projem için özel renk RAL'da üretebilir misiniz?
Evet. Standart siyah ve beyaz dışında RAL skalasındaki tüm renklerde gövde eloksal kaplama mümkündür. Lüks projelerde mat altın, mat bakır ve özel pigmenli kaplamalar da yapılır. Minimum sipariş tipik olarak 50 metre seviyesidir; daha küçük projelerde standart renk veya küçük modifikasyonlu seçenekler önerilir.
DALI 2 ile bina otomasyonu sistemine bağlanabilir mi?
Evet. DALI 2 standardına uygun trunking modülleri herhangi bir BMS (Building Management System) ile sorunsuz entegre olur. Modbus, BACnet, KNX gibi diğer protokollere geçişler için DALI gateway'leri kullanılır. Akıllı bina projelerinde bu entegrasyon standart bir gereksinimdir.
Mevcut trunking sistemime ek modüller alabilir miyim?
Profesyonel üreticiler 5+ yıl boyunca aynı reçetede üretim taahhüdü verir; bu sayede 3-5 yıl önce kurulmuş bir sistemin yanına eklenecek modüller renk uyumlu olur. Spare parts holding anlaşması ile bu garanti uzatılabilir. Aynı kanal genişlemesi için gereken connector ve aksesuar parçaları da uzun vadeli stoklanır.
