Ray Spot Aydınlatma: Profesyonel Seçim ve Üretim Rehberi

Ray spot aydınlatma, modern perakende mağazalarından mimari mekanlara kadar geniş bir yelpazede tercih edilen, esnek ve ölçeklenebilir bir aydınlatma sistemidir. Tek bir taşıyıcı ray üzerinde birden fazla armatürün yerinin, açısının ve sayısının değiştirilebilmesi, ray spot sistemleri vitrin tasarımcılarının, mimari aydınlatma uzmanlarının ve mağaza yöneticilerinin vazgeçilmez aracı haline getirir. Bu rehberde ray spot aydınlatmanın çalışma prensibinden teknik kriterlerine, kullanım alanlarından doğru üreticiyi seçme yöntemine kadar bilmeniz gereken her şeyi mühendislik tarafıyla ele alıyoruz.

Ray Spot Aydınlatma Nedir?

Ray spot aydınlatma, akım taşıyan bir elektrik rayı (track) ile bu ray üzerine takılıp çıkarılabilen, açısı ve konumu istenildiği gibi ayarlanabilen spot armatürlerden oluşan modüler bir aydınlatma sistemidir. Sabit tavan armatürlerinin aksine, ürün dizilimi değiştiğinde veya bir vitrin yenilendiğinde armatürlerin yeri saniyeler içinde yeniden konumlandırılabilir. Bu özellik, özellikle perakende sektöründe sezonluk ürün değişimlerinde ve sergi alanlarında büyük operasyonel avantaj sağlar.

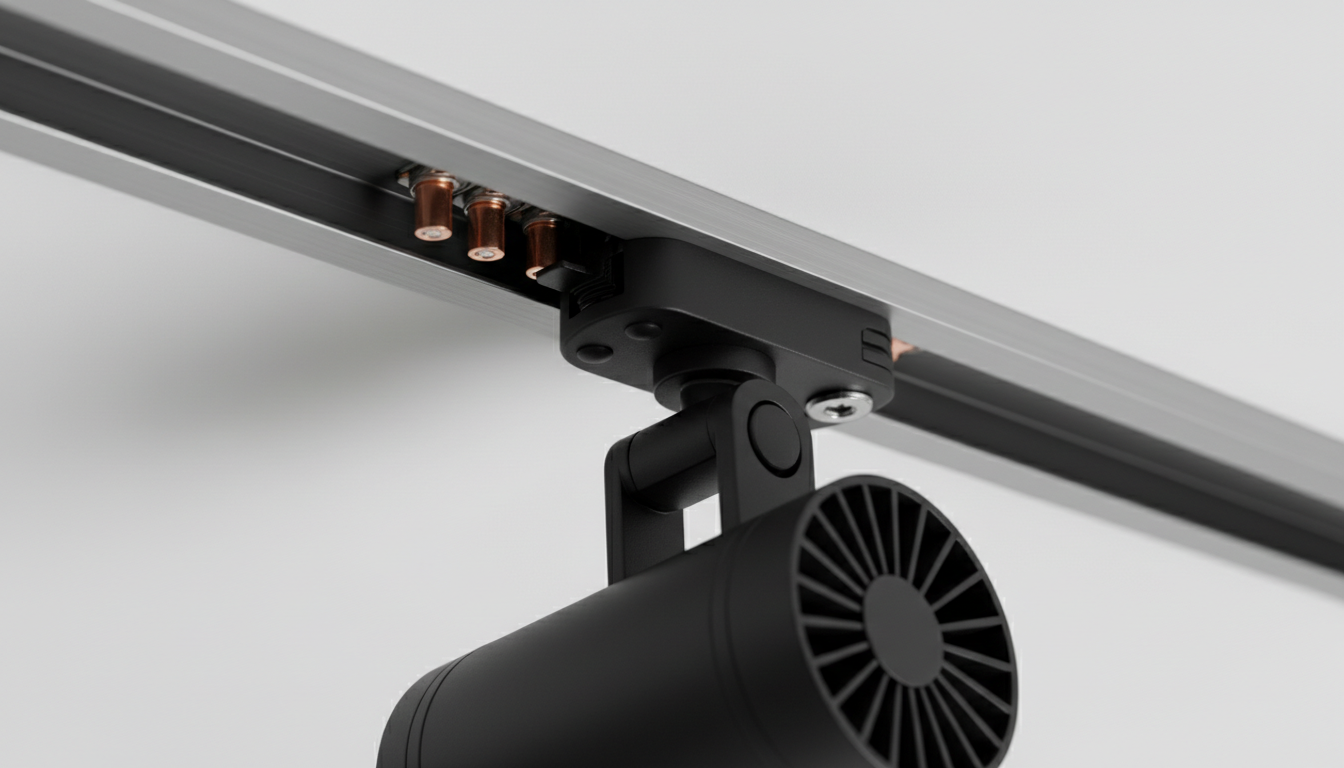

Sistem üç ana bileşenden oluşur: ray (track), kuplaj/besleme aparatı ve spot armatürün kendisi. Spot armatürler, ray üzerindeki bakır iletkenlere temas eden bir adaptör mekanizmasıyla enerjilenir; herhangi bir kablolama gerektirmeden ekleme ve çıkarma işlemleri yapılabilir.

Ray Spot Sistemi Nasıl Çalışır?

Bir ray spot sisteminin temel mantığı, akımı tek bir hattan tüm armatürlere dağıtmaktır. Yaygın olarak üç tür ray bulunur:

• Tek-fazlı (1F) ray: Tipik olarak küçük mağazalar ve butikler için yeterli olan, tek bir devre üzerinden tüm armatürleri besleyen sistem.
• Üç-fazlı (3F) ray: Ayrı devrelerle gruplanmış armatürlerin bağımsız kontrol edilebildiği, AVM ve büyük perakende alanlarında tercih edilen profesyonel sistem.
• 48V mıknatıslı (low-voltage magnetic) ray: Düşük gerilimli, ince profilli, mimari ve butik perakende için tasarlanmış modern sistem; manyetik tutturma sayesinde kablo görünümünü tamamen yok eder.

Sistemin verimi, kullanılan LED sürücü kalitesi, optik tasarım ve termal çözümlerle doğrudan ilişkilidir. Yüksek kaliteli ray spot armatürlerde sürücü içeride entegre veya remote bağlanabilir; kaliteli optikler ışığı kayıpsız taşır.

Ray Spot Aydınlatmanın Avantajları

Ray spot sistemler, geleneksel sabit aydınlatmalara göre belirgin operasyonel ve görsel avantajlar sunar:

• Esneklik: Mağaza düzeni değiştiğinde armatürlerin sökülmesi ve yeniden konumlandırılması saniyeler sürer. Hiçbir delme, kablolama veya alçıpan onarımı gerektirmez.
• Modülerlik: Aynı ray üzerinde farklı güç, ışık açısı ve renk sıcaklığında armatürler birlikte kullanılabilir; vitrin için dar açılı, ürün rafı için geniş açılı seçim aynı anda mümkündür.
• Vurgu kontrolü: Spot başının dönebilmesi (genelde 350° yatay, 90° düşey), tasarımcının istediği ürünü ya da mimari öğeyi vurgulamasına olanak tanır.
• Düşük yatırım maliyeti: Tüm tavan boyu armatür yerleştirmek yerine, ihtiyaç duyulan noktalara armatür eklenir; ileride genişleme istendiğinde sadece armatür eklenir.
• Bakım kolaylığı: Arızalı bir armatür anında yenisiyle değiştirilebilir; tüm sistemin çalışması engellenmez.

Ray Spot Aydınlatma Hangi Alanlarda Kullanılır?

Ray spot sistemlerin kullanım alanı oldukça geniştir, ancak en güçlü olduğu birkaç ana sektör vardır:

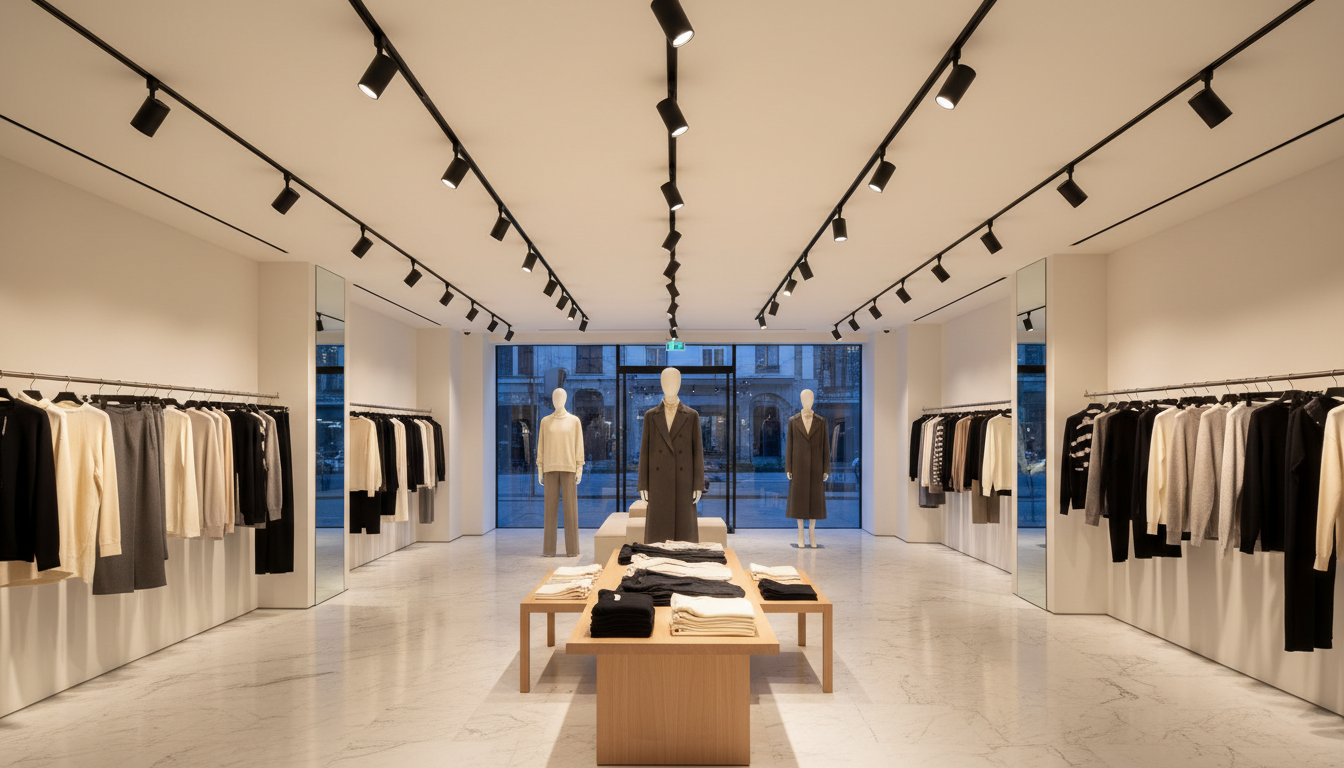

Perakende ve Mağaza Aydınlatması

Moda, kozmetik ve elektronik perakendecileri, ürünlerin renklerinin doğru görünmesi için yüksek CRI (≥90) değerli ray spotlara güvenir. Vitrinler, manken aydınlatması, raf vurguları ve ürün masaları, ray spot sistemlerle kolayca farklı tonlarda aydınlatılabilir.

Müze ve Galeri

Sanat eserlerinin renklerinin korunması, UV ve IR yayılımının düşük olması ve hassas dim seviyelerinin sağlanması müzeler için kritiktir. Profesyonel ray spot sistemler, CRI 95+ ve TM-30 fidelity (Rf) 90+ değerleriyle bu ihtiyaçları karşılar.

Ofis ve Toplantı Salonları

Modern ofislerde sabit ızgara armatür yerine, çalışma alanlarına yönlendirilebilen ray spot armatürler tercih ediliyor. Toplantı masaları, sunum panelleri ve ortak alanlar farklı ışık seviyelerinde aydınlatılabilir.

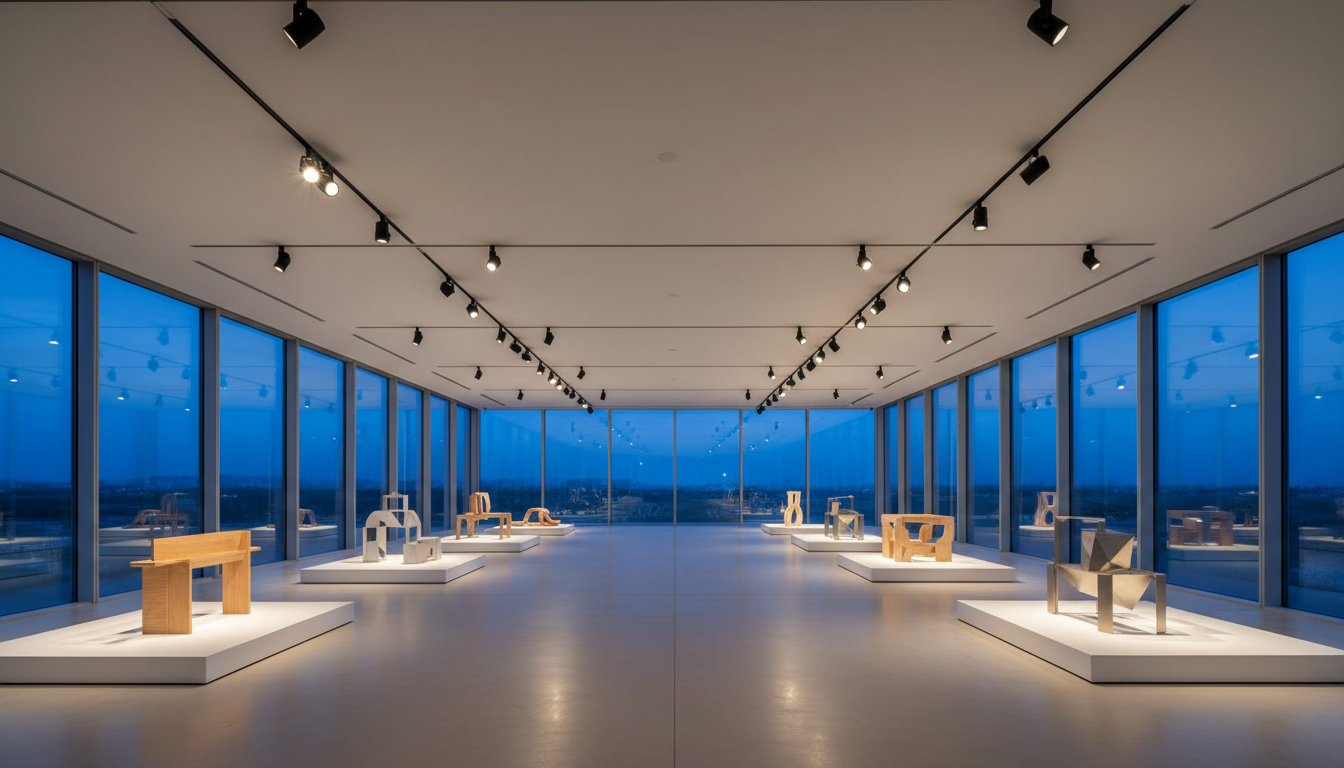

AVM ve Showroom

AVM ortak alanları ve büyük showroomlar, üç fazlı ray sistemleri sayesinde farklı saatlerde farklı senaryolarla kontrol edilebilir; ürün kampanyaları için armatürler hızla yeniden konumlandırılabilir.

Restoran ve Otel Lobi

Atmosfer odaklı mekanlarda sıcak beyaz (2700K-3000K) ışık ve dar açılı dim edilebilen spotlar, masa ve sanat eseri vurgusu için kullanılır.

Doğru Ray Spot Armatürü Seçerken Dikkat Edilmesi Gerekenler

Bir ray spot armatür yatırımı, performans ömrü 50.000 saatin üzerinde olduğu için orta-uzun vadeli bir karardır. Yanlış seçilen bir armatür, yıllar boyunca tekrar tekrar kendini hissettirir.

1. CRI ve TM-30 Değerleri

CRI (Color Rendering Index) 80'in üzeri standart kabul edilirken, perakende ve müzeler için CRI ≥ 90 minimum şarttır. Yeni TM-30 standardı hem renk doğruluğu (Rf) hem renk canlılığı (Rg) ölçer; modern üreticiler bu değerleri spec sheet'lerinde belirtir.

2. Renk Sıcaklığı Tutarlılığı (MacAdam Ellipse)

Aynı projede kullanılan tüm armatürlerin renk sıcaklığının aynı tonda olması için MacAdam ellipse 3-step (SDCM ≤ 3) hedeflenmelidir. Daha gevşek toleranslar (SDCM 5-7), aynı tavanda farklı pembe/yeşil tonlu armatürlerin yan yana görünmesine yol açar.

3. Işık Açısı (Beam Angle)

Ürün vurgusu için 15°-25° dar açı, geniş alan aydınlatması için 36°-60° geniş açı tipik seçimlerdir. Profesyonel ray spotlarda farklı lensler arasında geçiş yapabilen değiştirilebilir optikler bulunur.

4. Sürücü Kalitesi ve Dim Edilebilirlik

Düşük kaliteli sürücüler titreşim (flicker) yaratır; bu hem göz yorgunluğuna hem de kameralarda titreyen görüntüye sebep olur. Profesyonel ray spotlar flicker-free sürücüler kullanır; DALI, Triac (faz kesmeli) veya 0-10V dim protokollerini destekler.

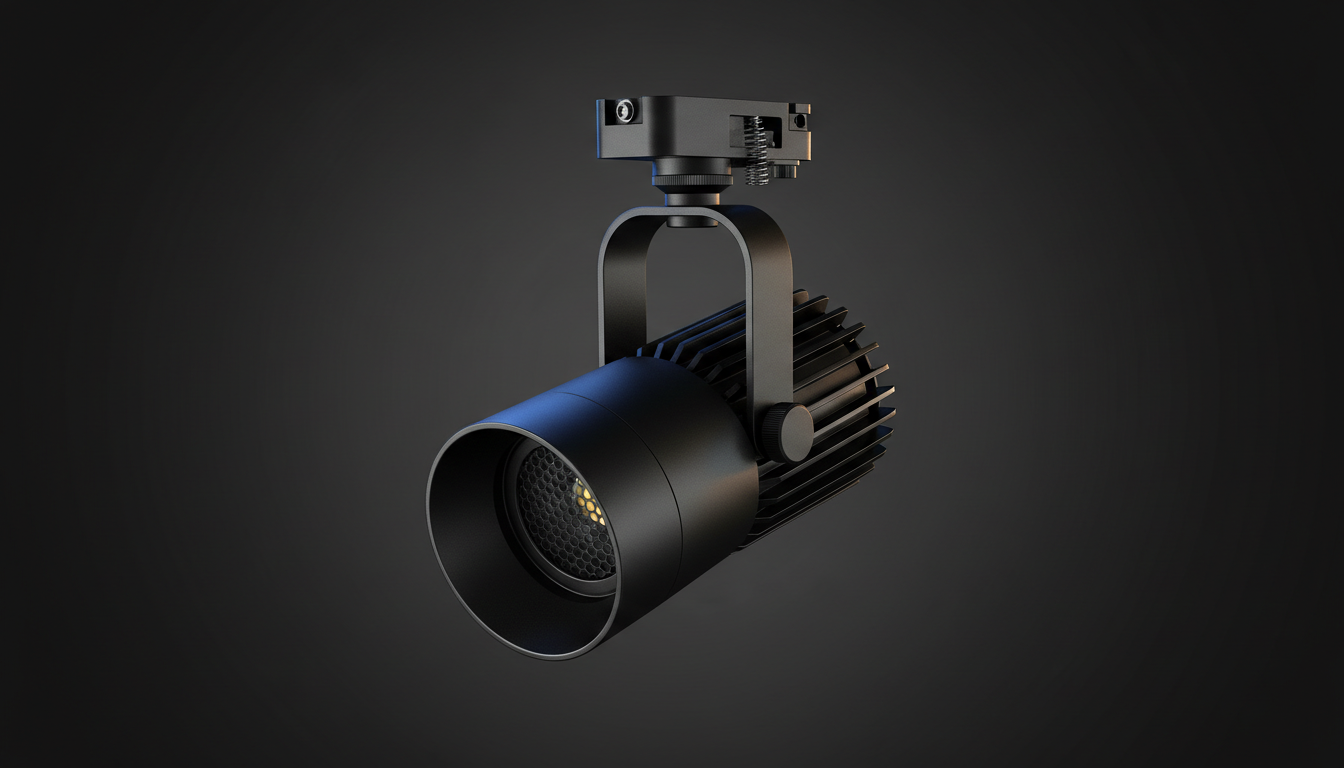

5. Termal Yönetim

LED'in ömrü ve renk kararlılığı doğrudan çalışma sıcaklığına bağlıdır. Alüminyum gövdeli, geniş soğutma kanatlı armatürler 50.000 saat L80 (lümen düşüşü %20'nin altında) ömrü garanti edebilir.

6. Ekonomik Verimlilik (lm/W)

Modern profesyonel ray spotlar 90 lm/W üzeri verimli olmalıdır; yüksek verim hem enerji faturasını hem klima yükünü düşürür. Gerçek verim, optik kayıpları (LOR) dahil edilerek hesaplanmalıdır.

Ledova Ray Spot Aydınlatma Üreticisi Olarak Yaklaşımımız

Ledova olarak ray spot aydınlatma armatürlerimizi perakende ve mimari uygulamaların performans ihtiyacına göre, mühendislik temelli bir yaklaşımla üretiyoruz. Tüm ray spot ürünlerimizde:

• Yüksek verimli bin-edilmiş LED'ler (≥90 lm/W sistem verimi)
• Standart CRI 90+ seçeneği, müze uygulamaları için CRI 97+ özel üretim
• SDCM ≤ 3 renk sıcaklığı tutarlılığı
• Flicker-free DALI ve Triac dim seçenekleri
• Değiştirilebilir lens sistemleri (15°-24°-36°-60°)
• Tek-fazlı, üç-fazlı ve 48V mıknatıslı ray sistemleriyle uyumlu adaptör seçenekleri

Standart ürün gamı dışında, perakende zincirlerimiz ve mimari proje partnerlerimiz için özel renk, boyut ve optik konfigürasyonda proje bazlı üretim yapıyoruz. Türkiye'deki üretim tesisimizde Ar-Ge departmanımız her ürünün fotometrik testini içeride gerçekleştirir; LM-79, LM-80 ve TM-21 raporlarını talebe bağlı olarak sağlarız.

Ray Spot Sistem Tasarımında Sık Yapılan Hatalar

• Tek bir ray üzerine çok fazla armatür yüklemek: Her rayın taşıyabileceği toplam akım sınırlıdır (genellikle 16A). Sınır aşıldığında devre kesicisi atar veya bağlantı noktaları ısınır. Tasarım aşamasında toplam yük hesabı yapılmalıdır.
• Yanlış ışık açısı seçimi: 60° geniş açıyla ürün vurgusu yapmaya çalışmak ya da 15° dar açıyla genel aydınlatma vermeye çalışmak en sık görülen hatalardır.
• Düşük CRI'lı armatürlerle perakende aydınlatması: CRI 70-80 armatürler ürünlerin renklerini sönükleştirir; özellikle moda ve kozmetikte satışı doğrudan olumsuz etkiler.
• Ray ve adaptör marka uyumsuzluğu: Her üreticinin adaptör mekanizması farklıdır. Farklı markalardan ray ve adaptör karışımı ya çalışmaz ya da güvenlik riski yaratır.
• Termal göz ardı edilmesi: Aşırı kompakt, yetersiz soğutmalı armatürler 1-2 yıl içinde gözle görülür lümen düşüşü ve renk kayması yaşar.

Ray Spot ile Geleneksel Sabit Spot Karşılaştırması

Yatırım kararı öncesinde ray spot ile sabit downlight veya gömme spot çözümünü karşılaştırmakta fayda var. Sabit spotlar tek bir noktayı aydınlatır ve değiştirilmek istendiğinde tavan açılması, kablolama yenilenmesi ve genelde alçıpan tamiri gerekir. Ray spot sisteminde ise armatür konumu ve sayısı tasarım sürecine dahil değildir; ihtiyaç ortaya çıktıkça eklenir, yeri değiştirilir veya çıkartılır. Maliyet açısından ilk yatırımda ray spot biraz daha pahalı görünür, ancak iki-üç yıl içinde mağaza içi düzenleme yapan bir perakendeci için toplam sahip olma maliyeti (TCO) sabit spotun çok altında kalır.

Ayrıca ray spot armatürün arızası genel sistemi etkilemez; tek bir armatürün adaptörü çıkarılıp yenisi takılır. Sabit gömme spot arızalandığında, bağlantı kutusu ve kablolama yeniden kontrol edilmeli, gerekirse alçıpan açılmalıdır. Bakım süresi ve operasyonel kayıp açısından ray spot belirgin avantaj sağlar.

• Esneklik: Ray spot ✅ — Sabit spot ❌
• İlk yatırım: Sabit spot biraz daha düşük
• 3 yıllık TCO: Ray spot belirgin avantajlı
• Bakım: Ray spot çok daha hızlı
• Vurgu kalitesi: Ray spot, hareketli kafa sayesinde üstün

Bakım, Montaj ve Güvenlik

Ray spot sistemler, doğru kurulduğunda neredeyse bakım gerektirmez. Yine de bazı pratikler ömrü uzatır:

• Yılda bir kez ray içindeki bakır iletkenleri kuru bezle silmek, oksitlenmeyi önler.
• Adaptör mekanizmasında zorlanma yapmadan, klipsi gevşetip armatürü kaydırarak çıkarın.
• Toz birikiminin yoğun olduğu mekanlarda (örneğin sergi salonları) optikler 6 ayda bir mikrofiber bezle temizlenmelidir; aksi halde lümen çıkışı %15-20 düşebilir.
• Montaj sırasında raylar arası boşluklar üreticinin önerdiği toleranslarda olmalıdır; aksi halde ekleme noktalarında akım iletim sorunları çıkar.
• Tüm sistem CE belgeli olmalı; profesyonel uygulamalarda LM-79 ve IES dosyaları talep edilmelidir.

Sıkça Sorulan Sorular

Ray spot aydınlatma için ne kadar bütçe ayırmalıyım?

Standart 30W bir LED ray spot armatür, kalite seviyesine bağlı olarak 600-1.800 TL aralığında değişir. Ray (1 metre) 250-700 TL arasıdır. 50 m² bir mağaza için ortalama 25-40 spot ve 15-25 metre ray ihtiyacı doğar; toplam yatırım 25.000-80.000 TL bandındadır. Profesyonel kalite, tüketici elektroniği ile karıştırılmamalıdır.

Ray spot dimleme yapabilir miyim?

Evet, sürücüsü dim edilebilir olan ray spotlar Triac, 0-10V veya DALI protokolleriyle kontrol edilir. Mağaza içindeki saatler arası farklı ışık atmosferleri için DALI tabanlı senaryo kontrolü en profesyonel çözümdür.

1 fazlı ray ile 3 fazlı ray arasındaki fark nedir?

1 fazlı rayda tüm armatürler aynı devrededir, hep birlikte yanar/söner. 3 fazlı rayda armatürleri ayrı gruplara atayabilir, farklı senaryolar oluşturabilirsiniz; örneğin sabah açılışta sadece 1. faz, prime time'da 1+2, kapanışta sadece 3. faz yanabilir.

48V mıknatıslı raylar gerçekten daha iyi mi?

Mimari uygulamalarda görsel zarafet açısından üstündür: ince profil, gizli bağlantılar, mıknatısla anında montaj. Ancak akım taşıma kapasitesi sınırlı olduğu için, yüksek lümen ihtiyacı olan perakende mağazalarında 3 fazlı geleneksel raylar genelde daha pratik kalır.

Ray spot armatürlerin garanti süresi nedir?

Profesyonel üreticiler, projeye özel sözleşmelerle 5 yıla kadar garanti sağlar. Ledova ray spot ürünlerinde standart 3 yıl, kurumsal projelerde 5 yıla uzayan garanti sunulur; sürücüler için 50.000 saat L80 ömür değeri bağımsız test raporlarıyla doğrulanır.
