DALI Kontrollü Aydınlatma Sistemleri: Akıllı Bina Entegrasyonu Rehberi
DALI (Digital Addressable Lighting Interface), modern profesyonel aydınlatma sistemlerinin akıllı bina entegrasyonu için altın standardı haline geldi. Bu rehberde DALI'nin teknik temellerini ve uygulama senaryolarını detaylı ele alıyoruz.
Ledova1 Mayıs 20267 dk okuma
DALI (Digital Addressable Lighting Interface), modern profesyonel aydınlatma sistemlerinin akıllı bina entegrasyonu için altın standardı haline geldi. 1990'larda Avrupa'da geliştirilen bu protokol, her armatürün benzersiz bir adrese sahip olduğu ve merkezi panelden tek tek kontrol edilebildiği iki yönlü iletişim sistemidir. Geleneksel 0-10V veya Triac dim sistemlerinin aksine DALI sadece dim değil, durum raporlama, hata tespiti, senaryo yönetimi ve sensör entegrasyonu sağlar. Bu rehberde DALI'nin teknik temellerini, DALI 2 standardının yenilikleri ve uygulama senaryolarını detaylı olarak ele alıyoruz.
DALI Nedir?
DALI, IEC 62386 standardına göre tanımlanmış dijital aydınlatma kontrol protokolüdür. Temel özellikleri:
Her armatür ya da grup benzersiz adres taşır (1'den 64'e kadar)
İki yönlü iletişim — armatürler durum raporu gönderebilir
Düşük gerilim sinyal hattı (16V, 250 mA tipik)
Polarsız kablolama — bağlantı yönü önemli değil
Maksimum 300 metre kablo uzunluğu, 100 nF kapasite
DALI 1 ve DALI 2 Farkları
2017'de yayımlanan DALI 2 standardı, orijinal DALI'nin yetenek setini önemli ölçüde genişletti.
DALI 1'in Sınırlamaları
Sadece dim kontrolü ve temel fade rate
Sensörler ve butonlar için sınırlı destek
Hata tespiti minimum
Marka uyumluluğu sorunları
DALI 2 Yenilikleri
Sertifikasyon programı: Tüm uyumlu ürünler bağımsız laboratuvarda test edilir, marka uyumluluğu garanti edilir
Buton ve kontrol cihazları: Kablo üzerinden butonlar bağlanabilir
Durum raporlama: Armatürün lümen seviyesi, sürücü sıcaklığı, hata kodları
Renk kontrol: Tunable white ve RGB için Type 8 cihaz desteği
Acil aydınlatma: Self-test, raporlama (DT 1)
Bağlantı topolojisi serbest: Daisy-chain, yıldız, kombinasyon
DALI'nin Avantajları
Tek Tek Adresleme
Geleneksel sistemde aynı devredeki tüm armatürler aynı anda yanar/söner. DALI'de her armatür benzersiz adresle çağrılır; sadece istenen birkaç armatür dim edilebilir. Açık ofis ortamında pencere yakını hatlar daylight sensörle %30 dim, içeride %100 olabilir — aynı devrede.

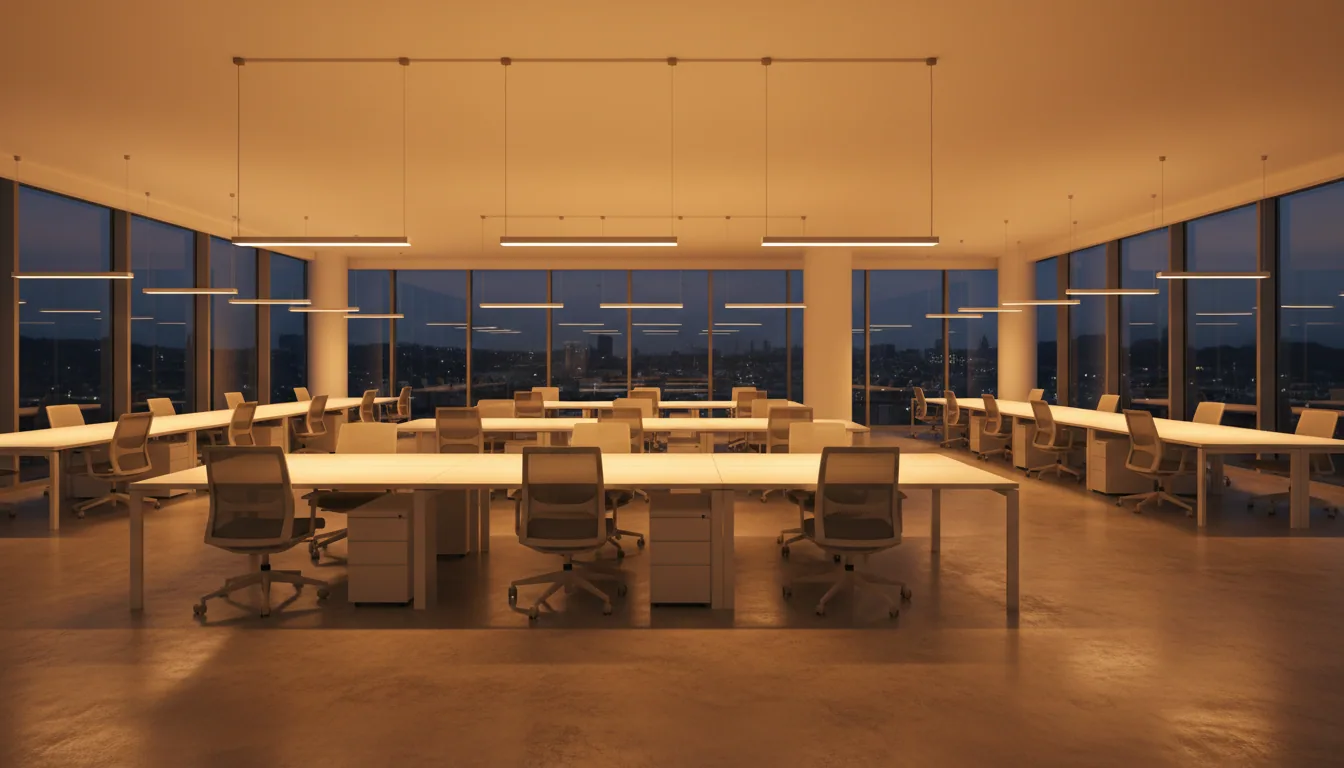

Senaryolu Yönetim
DALI sahneler (scenes) tanımlanır: "Sabah Açılış", "Prime Time", "Toplantı Modu", "Kapanış" gibi. Her sahne bir tıklama ile veya zamanlanmış olarak çağrılır; tüm armatürler senaryo profiline geçer. Restoranlarda servis modu, otel lobi farklı saatlerde farklı atmosfer, mağazada kampanya dönemi farklı vurgu — tüm bunlar DALI senaryo yönetimi ile gerçekleşir.

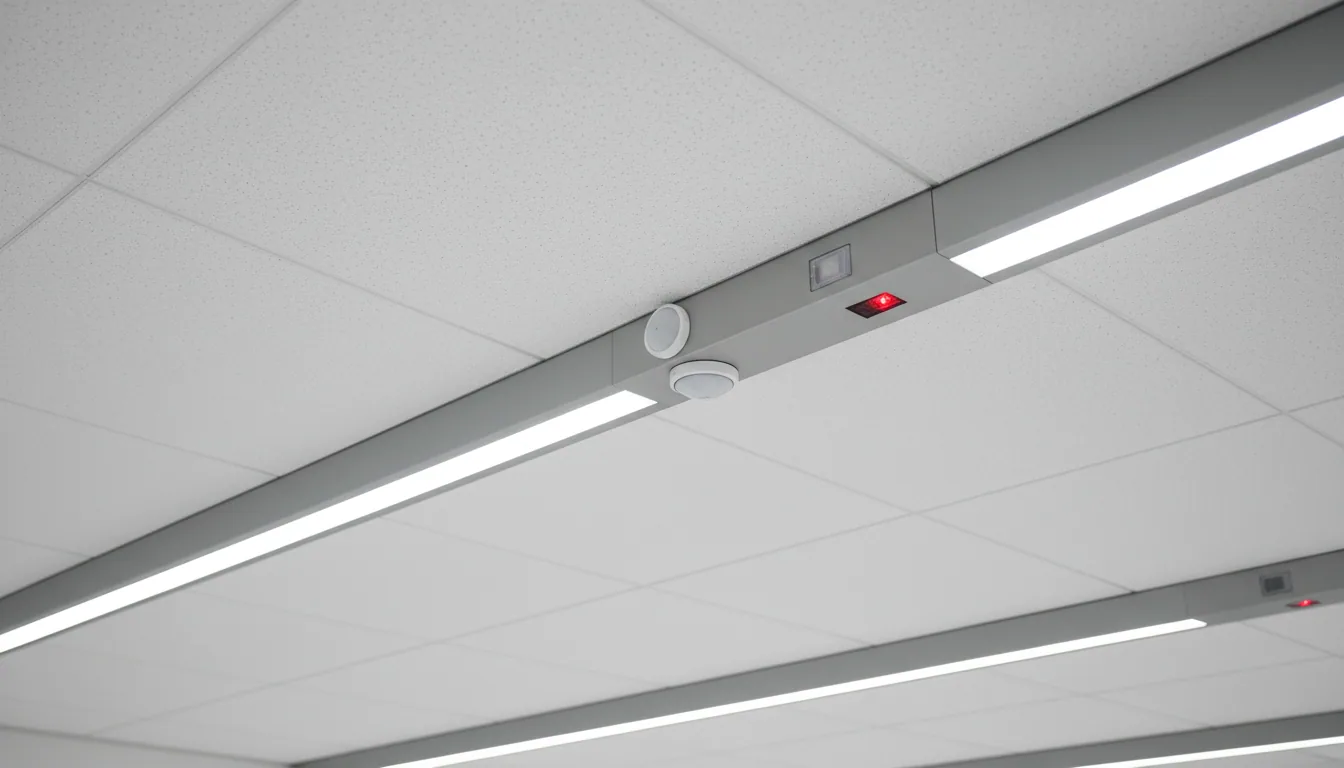

Sensör ve Buton Entegrasyonu
DALI 2 hattına PIR sensör, daylight sensör, kontrol butonu, occupancy detector eklenebilir. Sensör girişleri DALI sinyali olarak yayınlanır; armatürler bu sinyallere göre otomatik tepki verir. Hızlı kurulum, ek tesisat gereksinimi yok.
Durum Raporlama
DALI 2 sayesinde her armatürün durumu merkezi panelden izlenir:
Anlık dim seviyesi
LED modülünün sürücü sıcaklığı
Lümen koruma yüzdesi
Hata kodları (sürücü arıza, LED arıza)
Toplam çalışma saati
Bu veri akışı kestirimci bakım için kritiktir; armatürün arızalanmadan önce bakım planlanır, planlanmamış duruşlar minimize edilir.
BMS (Bina Yönetim Sistemi) Entegrasyonu
DALI 2, modern bina otomasyon sistemleriyle (BACnet, Modbus, KNX, LON) gateway üzerinden entegre olur. Aydınlatma artık bağımsız bir sistem değil, HVAC, güvenlik, yangın algılama ile birlikte çalışan bir bina katmanıdır. Olay bazlı senaryolar:
Yangın algılandığında: tüm armatürler kaçış yolu vurgu moduna geçer
Mesai dışı: lobby ve koridorlarda %15 minimum güvenlik aydınlığı
Toplantı odası rezervasyonu: program saatinde otomatik prime mod
Olağandışı sıcaklık: HVAC ile koordineli enerji yönetimi
Tipik DALI Sistem Mimarisi
Bir DALI projesi tipik olarak şu bileşenlerden oluşur:
DALI sürücülü armatürler: Her armatürün sürücüsü DALI 2 uyumlu olmalı
DALI gateway: Hattı ana bina otomasyon sistemine bağlar
DALI sensörler: PIR, daylight, button
Yönetim yazılımı: Senaryo programlama, durum izleme, raporlama
Mobil uygulama (opsiyonel): Akıllı telefondan hızlı kontrol

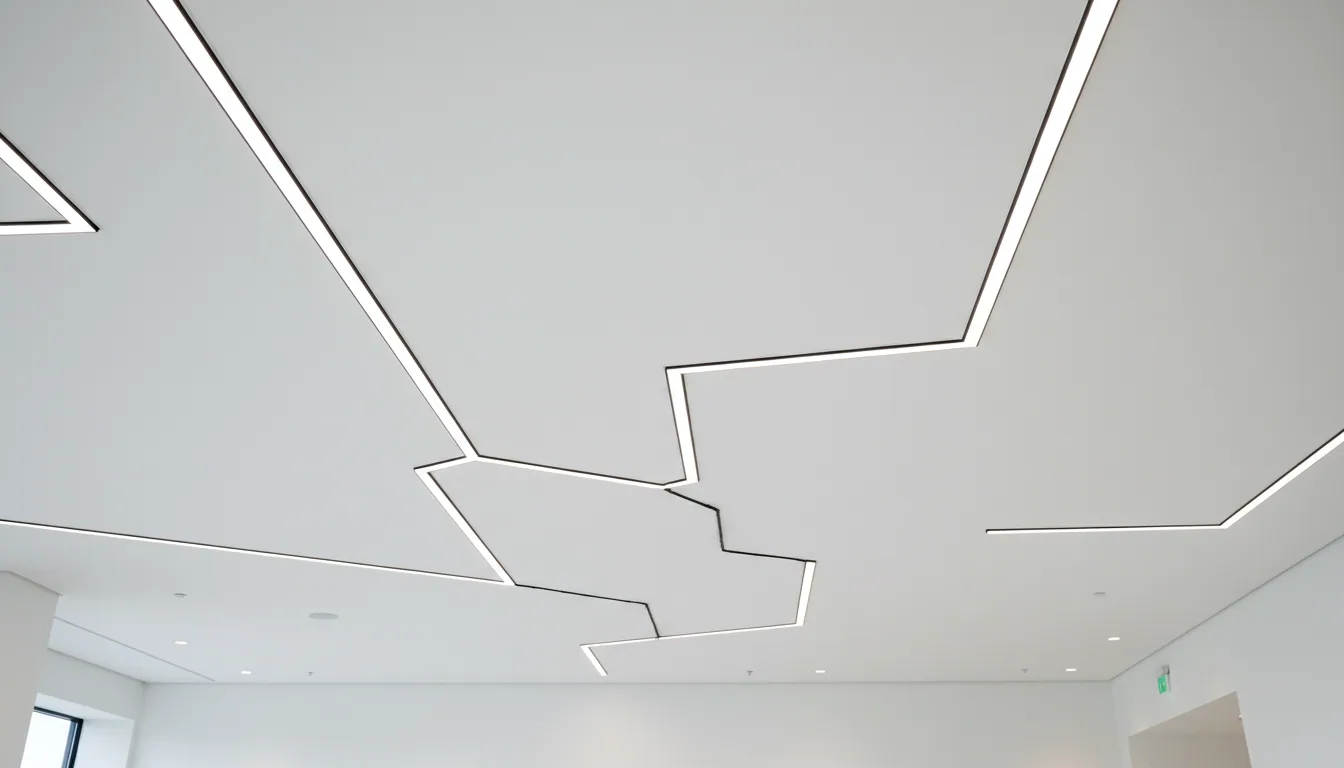

Kablolama Topolojisi
DALI 2 hattı serbest topolojide kablolanabilir: daisy-chain (sıralı), yıldız (merkezi noktadan dağılan), karışık. Bu esneklik mevcut bina yenileme projelerinde özellikle değerlidir. Bir hat üzerinde 64 cihaz (armatür + sensör + buton) yer alabilir; daha büyük projelerde birden fazla hat ve gateway kombinasyonu kullanılır.
DALI ile Karşılaştırılan Diğer Protokoller
0-10V Dim
Eski analog dim sistemi. Sadece dim, çift yönlü iletişim yok, marka uyumluluğu sorunlu. Düşük maliyetli ama özellik açısından sınırlı. Küçük projelerde hala kullanılır ancak modern bina otomasyonu için yetersiz.
Triac (Faz Kesmeli Dim)
Konut tipi dim için yaygın. Sürücü kalitesi sorunlu olabilir, bazı LED'lerde flicker yaratır. Ticari ve endüstriyel uygulamalarda DALI çok daha iyi.
DMX 512
Sahne aydınlatma, canlı show, mimari renk değişim için. Hızlı yanıt (40 fps), DALI'den daha hızlı ama daha karmaşık ve pahalı. Müze ve özel mimari projelerde kullanılır.
Bluetooth Mesh / Zigbee
Wireless alternatifler. Kurulum esnekliği yüksek, kablo gerektirmez. Ancak kurumsal projelerde güvenilirlik ve ölçeklenebilirlik açısından DALI'nin gerisindedir. Konut ve küçük ticari uygulamalar için tercih edilir.
KNX
Avrupa konut otomasyonu standardı. Aydınlatma, HVAC, güvenlik tek bir protokolde birleştirir. DALI ile gateway üzerinden entegre çalışabilir.
DALI Sertifikasyon ve Marka Uyumluluğu
DALI 2 sertifikasyonu DiiA (Digital Illumination Interface Alliance) tarafından yönetilir. Sertifikalı ürünler özel bir veritabanına kayıtlıdır ve marka bağımsız uyumluluk garanti edilir. Bu, projede farklı marka armatürlerin sorunsuz birlikte çalışabilmesini sağlar — marka kilidi yoktur.
Profesyonel üreticiler tüm DALI uyumlu sürücülerini DiiA sertifikalı modellerle çalıştırır. Ledova armatürlerinin sürücüleri DALI 2 sertifikalı; her marka DALI gateway ve yönetim sistemiyle uyumlu çalışır.
Tipik DALI Uygulama Senaryoları
Modern Ofis
Pencere yakını daylight harvesting → %25 enerji tasarrufu
PIR ile occupancy → boş alan otomatik dim
Çalışma günü senaryoları (sabah/öğle/akşam) → otomatik atmosfer
Toplantı odası rezervasyonuyla otomatik aydınlık
Kestirimci bakım için durum raporlama
Lüks Otel
Lobi günün saatine göre dim profilleri
Restoran servis modları
Oda check-in'de otomatik atmosfer aktivasyonu
Banyo ışıkları PIR ile
Engellilik dostu mod (sesli komut)
AVM ve Perakende
Saatlik dim profilleri (açılış/prime/kapanış)
Sezonluk renk kampanyaları (RGB-W)
Kampanya saatlerinde belirli zonlarda yüksek vurgu
Tunable white ile sirkadiyen müşteri konforu
Endüstriyel Tesis
Vardiya saatlerine göre otomatik dim
PIR ile boş raf koridorlarında %20
Kalite kontrol alanlarında özel renk sıcaklığı modu
Acil durum senaryoları
BMS ile entegre enerji yönetimi
DALI 2 Kurulum Kılavuzu
Hat Tasarımı
Bir DALI hattı maksimum 64 cihazı desteklerken pratik kullanımda 50-55 cihaz tavsiye edilir. Daha büyük projelerde birden fazla hat ve gateway kombinasyonu kullanılır. Hat uzunluğu maksimum 300 metre, kablo kapasitesi 100 nF altında olmalıdır. Bu sınırlar büyük endüstriyel ve perakende projelerde tasarım aşamasında dikkate alınmalı.
Kablolama
DALI hattı için 2 telli düşük gerilim kablo (1.5mm² minimum) kullanılır. Polarsız bağlantı sayesinde hata riski düşük. Standart elektrik kablosuyla aynı kanaldan çekilebilir; ek korunma şartı yoktur. Daisy-chain en yaygın topoloji ancak yıldız ve karışık konfigürasyonlar da mümkün.
Adresleme ve Programlama
Cihazlar fabrikadan rastgele adreslerle gelir. Kurulum sonrası DALI yapılandırma yazılımı ile her armatüre fiziksel konumuna uygun adres atanır. Sahneler, gruplar, sensör eşleştirmeleri bu yazılımla yapılır. İlk programlama tipik 1-2 hafta sürer; sonraki değişiklikler dakikalar içindedir.
Test ve Devreye Alma
Profesyonel kurulum sonrasında her armatürün adresleme, dim ve sensör tetiklemesi tek tek test edilir. Test raporu projenin teslim dosyasına eklenir. Yıllık önleyici bakımlarda da bu test tekrarlanır.
DALI 3 Geleceği
DALI 3 standartı şu anda taslak aşamasında; 2027 sonrası yaygınlaşacak. Yenilikleri:
Wireless DALI standardı (resmi)
IP tabanlı hat — 100+ cihaz desteği
Doğrudan cloud bağlantısı
AI tabanlı kestirimci bakım yerleşik
Gelişmiş güvenlik (encrypted iletişim)
Mevcut DALI 2 kurulumlar geriye uyumlu çalışmaya devam edecek; sadece DALI 3 ile yeni özellikler kullanılabilir hale gelecek.
Sıkça Sorulan Sorular
DALI ile geleneksel dim arasındaki fiyat farkı ne kadar?
DALI 2 sürücülü armatür standart sürücülü modelden %15-20 daha pahalıdır. Ancak akıllı kontrol katmanı sayesinde %25-35 ek enerji tasarrufu sağlar; 18-24 ay içinde ek yatırım kendini öder. BMS entegrasyonu ile bina yönetim verimliliği de artar.
Mevcut sistemimi DALI'ye yükseltebilir miyim?
Sürücüler DALI uyumlu değilse armatürlerin sürücülerinin değişmesi gerekir. Bu retrofit projesi tipik olarak armatür değişiminden daha düşük maliyetlidir. Bazı durumlarda DALI gateway'ler analog 0-10V armatürleri de kontrol edebilir; karma sistem mümkündür.
DALI hattındaki bir armatür arızalandığında diğerleri etkilenir mi?
Hayır. DALI 2 standardı her cihazın bağımsız çalışmasını garanti eder. Bir armatürün arızası diğerlerini etkilemez. Aslında bu durum BMS panelinde anında raporlanır — bakım için planlama hızla yapılır.
Hangi armatür tiplerinde DALI desteği var?
Profesyonel modern armatürlerin neredeyse hepsi DALI 2 destekli sürücü seçeneği sunar: lineer, ray spot, sarkıt, recessed downlight, projektör, sahne aydınlatma. Eski model basit ev tipi LED'ler genelde DALI desteklemez; bu yüzden ürün seçiminde sürücü tipi mutlaka belirtilmeli.
DALI yönetim yazılımı için ek ücret ödemeliyim?
Çoğu profesyonel sistem temel yönetim yazılımını ücretsiz sunar. Gelişmiş analitik, çoklu lokasyon koordinasyonu ve cloud-based izleme için yıllık abonelik ücretleri gerekir (tipik 5.000-50.000 TL/yıl, sistem büyüklüğüne göre). Tek lokasyonlu standart projelerde temel yazılım yeterlidir.
Acil aydınlatma DALI sistemine entegre mi?
DALI 2 standardı acil aydınlatma için Type 1 cihazları tanımlar. Bu armatürler hem normal aydınlık hem batarya yedekli acil mod sağlar. Otomatik self-test her ay yapılır; sonuçlar BMS panelinde raporlanır. Yasal denetimlerde elektronik kayıt belgesi olarak kullanılır.
DALI hattı kayıpları yaşanabilir mi?
Doğru kabloyla (1.5mm² veya üzeri) ve maksimum 300 metre uzunluk kuralına uyulduğunda kayıp ihmal edilebilir seviyededir. Daha uzun hatlar gerekiyorsa DALI tekrarlayıcılar (repeaters) kullanılır; sinyal her hatta yenilenir. Büyük kompleks tesislerde tipik olarak çoklu hat tasarımı tercih edilir.
Ledova'nın DALI Yaklaşımı
Ledova olarak tüm profesyonel armatür ailemizde DALI 2 sertifikalı sürücü seçenekleri sunuyoruz. Trunking sistemleri, lineer armatürler ve ray spot ürünlerimiz fabrikadan DALI 2 destekli olarak teslim edilir. Mühendislik ekibimiz DALI sistem tasarımı, BMS entegrasyon planlaması, kurulum ve devreye alma süreçlerinde teknik destek sağlar. Akıllı bina projelerinde tek noktadan koordinasyon ile mimar, elektrik mühendisi ve bina otomasyon ekibi arasındaki iletişimi yönetiyoruz.
